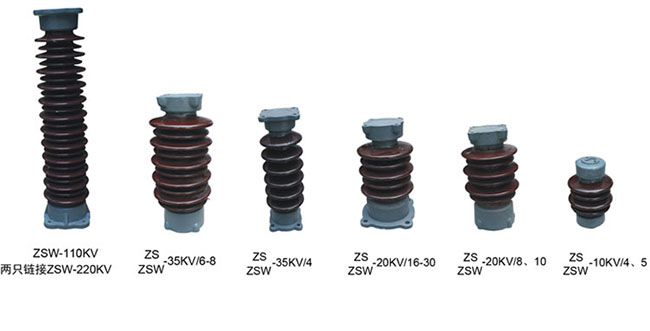

一、用途及使用环境 户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用.
绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区.产品分为普通形和耐污性两大类，耐污性可适用于中
等、重及特重污区. 二、结构和工艺特点 改系列绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，我厂的瓷配方先进，性能优异，经实际运行，可靠性非常高.上砂
用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度.产
品的法兰结构合理，受力时应力分布均匀.其材料为机械强度高的球墨铸铁，表面热镀锌.具有优良的抗锈蚀能力.胶装用水泥为
高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥.任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿
命长和维护工作量少等优点.为保证绝缘子的可靠性，本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验. 三、产品技术标准 GB8287.1 高压瓷支柱绝缘子 技术条件
IEC 168 高压瓷支柱绝缘子 四、产品型号说明 例1：zsw2-220/16k-3
表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区.
例2：ZSI-110/4L
表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区. 五、外形及安装尺寸
型号 | 图号 | 额定电压KV | 弯曲强度kN | 扭转负荷Kn.m | 爬电距离mm | 需电金波冲击耐受电压kV | 工频干耐受电压kV | 工频湿耐受电压kV | 重量kg | 总高H | 量大半径D | 干弧距离mm | 伞数 | h1 | h2 | 上部安装尺寸n1-d1-a1 | 下部分安装尺寸n1-d1-a1 | ZS-10/5L | 9 | 10 | 5 | - | 230 | 78 | 40 | 28 | 6 | 220 | 140 | 125 | 2 | 10 | 15 | 2-M8-36 | 4-M10-φ55 | ZS-10/4 | 10 | 10 | 4 | - | 230 | 78 | 40 | 28 | 6 | 210 | 140 | 123 | 2 | 10 | 12 | 2-M8-36 | 2-φ12-φ130 | ZS-20/10 | 12 | 20 | 10 | - | 400 | 150 | 75 | 50 | 18 | 350 | 180 | 224 | 4 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ210 | ZS-20/8 | 11 | 20 | 8 | - | 400 | 150 | 75 | 50 | 14.5 | 350 | 165 | 217 | 4 | 15 | 14 | 2-M12-76(中M16) | 4-φ14-φ180 | ZS-20/16 | 12 | 20 | 16 | - | 470 | 150 | 75 | 50 | 14.5 | 350 | 190 | 218 | 5 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ210 | ZS-20/30 | 12 | 20 | 30 | - | 470 | 150 | 75 | 50 | 32 | 400 | 205 | 222 | 5 | 15 | 25 | 4-M12-φ140 | 4-φ18-φ250 | ZS-35/30-G | 12 | 20 | 30 | - | 575 | 170 | 100 | 70 | 32.6 | 450 | 205 | 272 | 5 | 15 | 25 | 4-M12-φ140 | 4-φ18-φ225 | ZS-35/6L | 14 | 35 | 6 | 3 | 648 | 170 | 100 | 70 | 17 | 420 | 165 | 308 | 7 | 15 | 15 | 4-M12-φ140 | 4-M12-φ140 | ZS-35/8 | 12 | 35 | 8 | 2 | 625 | 170 | 100 | 70 | 16 | 420 | 165 | 306 | 6 | 15 | 14 | 4-M12-φ140 | 4-φ14-φ180 | ZS-35/4K | 13 | 35 | 4 | 2 | 648 | 170 | 100 | 70 | 12 | 400 | 150 | 300 | 7 | 15 | 14 | 4-M14-φ140 | 4-φ14-φ140 |
型号 | 图号 | 额定电压KV | 弯曲强度kN | 扭转负荷Kn.m | 爬电距离mm | 需电金波冲击耐受电压kV | 工频干耐受电压kV | 工频湿耐受电压kV | 重量kg | 总高H | 量大半径D | 干弧距离mm | 伞数 | h1 | h2 | 上部安装尺寸n1-d1-a1 | 下部分安装尺寸n1-d1-a1 | ZSW-35/4K-2 | 13 | 35 | 4 | 1.2 | 875 | 185 | 100 | 80 | 13 | 445 | 150 | 345 | 10 | 12 | 14 | 4-φ14-φ140 | 4-φ14-φ140 | ZSW2-35/4-4 | 17 | 35 | 4 | 1.8 | 1260 | 250 | 100 | 90 | 27 | 560 | 235 | 405 | 大5小4 | 20 | 14 | 4-M16-φ127 | 4-φ18-φ180 | ZS-63/5 | 12 | 63 | 5 | 2 | 1160 | 325 | 175 | 140 | 38 | 710 | 180 | 565 | 11 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ225 | ZS-63/4 | 12 | 63 | 4 | 2 | 1104 | 325 | 175 | 140 | 29 | 760 | 170 | 627 | 10 | 15 | 14 | 4-M12-φ140 | 4-φ14-φ180 | ZS-63/15K | 13 | 63 | 15 | 4 | 1104 | 325 | 175 | 140 | 61 | 840 | 230 | 628 | 9 | 16 | 20 | 4-φ18-φ210 | 8-φ18-φ250 | ZSQ-63/4-3 | 12 | 63 | 4 | 2 | 2010 | 325 | 175 | 140 | 50 | 850 | 235 | 705 | 15 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ225 | ZSW-63/8-2 | 12 | 63 | 8 | 4 | 1380 | 325 | 175 | 140 | 39 | 850 | 235 | 705 | 12 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ225 | ZSW-35/4-2 | 12 | 35 | 4 | 4 | 875 | 185 | 100 | 80 | 14 | 445 | 150 | 350 | 10 | 15 | 14 | 4-M12-φ140 | 4-φ14-φ180 | ZSW3-35/4-2 | 14 | 35 | 4 | 4 | 875 | 185 | 100 | 80 | 13.5 | 445 | 150 | 351 | 10 | 15 | 15 | 4-M12-φ140 | 4-M12-φ140 | ZSW2-35/10-4 | 17 | 35 | 10 | 2 | 1260 | 250 | 135 | 90 | 31.4 | 560 | 245 | 405 | 大5小4 | 20 | 14 | 4-M16-φ127 | 4-φ14-φ180 |
型号 | 图号 | 额定电压KV | 弯曲强度kN | 扭转负荷Kn.m | 爬电距离mm | 需电金波冲击耐受电压kV | 操作波冲击湿耐受电压kv | 工频干耐受电压kV | 工频湿耐受电压kV | 重量kg | 总高H | 量大半径D | 干弧距离mm | h1 | h2 | 上部安装尺寸n1-d1-a1 | 下部分安装尺寸n1-d1-a1 | ZS-110/6 | 12 | 110 | 6 | 4 | 2016 | 450 | - | 262 | 185 | 47 | 1060 | 195 | 917 | 15 | 18 | 4-M12-φ140 | 4-M18-φ225 | ZSW-110/6-2 | 12 | 110 | 6 | 4 | 3050 | 550 | - | 300 | 230 | 76 | 1200 | 245 | 1038 | 15 | 18 | 4-M12-φ140 | 4-M18-φ254 | ZSW-110/10-4 | 17 | 110 | 10 | 4 | 3906 | 650 | - | 375 | 275 | 128.5 | 1400 | 280 | 1222 | 15 | 20 | 4-M12-φ140 | 8-M18-φ254 | ZSW-220/6-3 | 17 | 220 | 6 | 6 | 6300 | 1050 | 850 | 525 | 460 | 164 | 2350 | 260 | 2001 | 13 | 20 | 4-M12-φ140 | 8-M18-φ254 | ZSW-220/10-3 | 19 | 220 | 10 | 10 | 6300 | 1050 | 850 | 525 | 460 | 190 | 2300 | 285 | 1931 | 18 | 22 | 4-M18-φ225 | 8-M18-φ254 | ZSW-220/8-3 | 18 | 220 | 8 | 8 | 7812 | 1175 | 950 | 525 | 510 | 227 | 2350 | 285 | 2279 | 20 | 22 | 4-M18-φ225 | 8-M18-φ254 | ZSW-220/10-3 | 20 | 220 | 10 | 8 | 7812 | 1175 | 950 | 525 | 510 | 253 | 2350 | 310 | 2251 | 20 | 22 | 4-M18-φ225 | 8-M18-φ300 | ZSW-220/16-3 | 18 | 220 | 16 | 6 | 6300 | 1050 | 850 | 525 | 460 | 232 | 2300 | 310 | 1878 | 20 | 22 | 4-M18-φ254 | 8-M18-φ300 | ZSW-220/12.5-3 | 18 | 220 | 12.5 | 10 | 6300 | 1050 | 850 | 525 | 460 | 224 | 2300 | 310 | 1888 | 20 | 22 | 4-M18-φ225 | 8-M18-φ275 | ZSW2-220/10-3 | 18 | 220 | 10 | 10 | 6300 | 1050 | 850 | 525 | 460 | 201 | 2400 | 290 | 2019 | 20 | 22 | 4-M18-φ225 | 8-M18-φ254 | ZSW-220/8-3 | 18 | 220 | 8 | 10 | 6300 | 1050 | 850 | 525 | 460 | 209 | 2300 | 295 | 1913 | 18 | 22 | 4-M18-φ225 | 8-M18-φ254 | ZS-220/4 | 20 | 220 | 4 | 2 | 3776 | 950 | 750 | 490 | 395 | 114 | 2120 | 230 | 1777 | 15 | 18 | 4-M12-φ140 | 4-M18-φ250 | ZSW3-220/4-2 | 19 | 220 | 4 | 2 | 3500 | 1050 | 850 | 850 | 460 | 146 | 2300 | 245 | 1973 | 15 | 18 | 4-M12-φ140 | 4-M18-φ270 |
|
